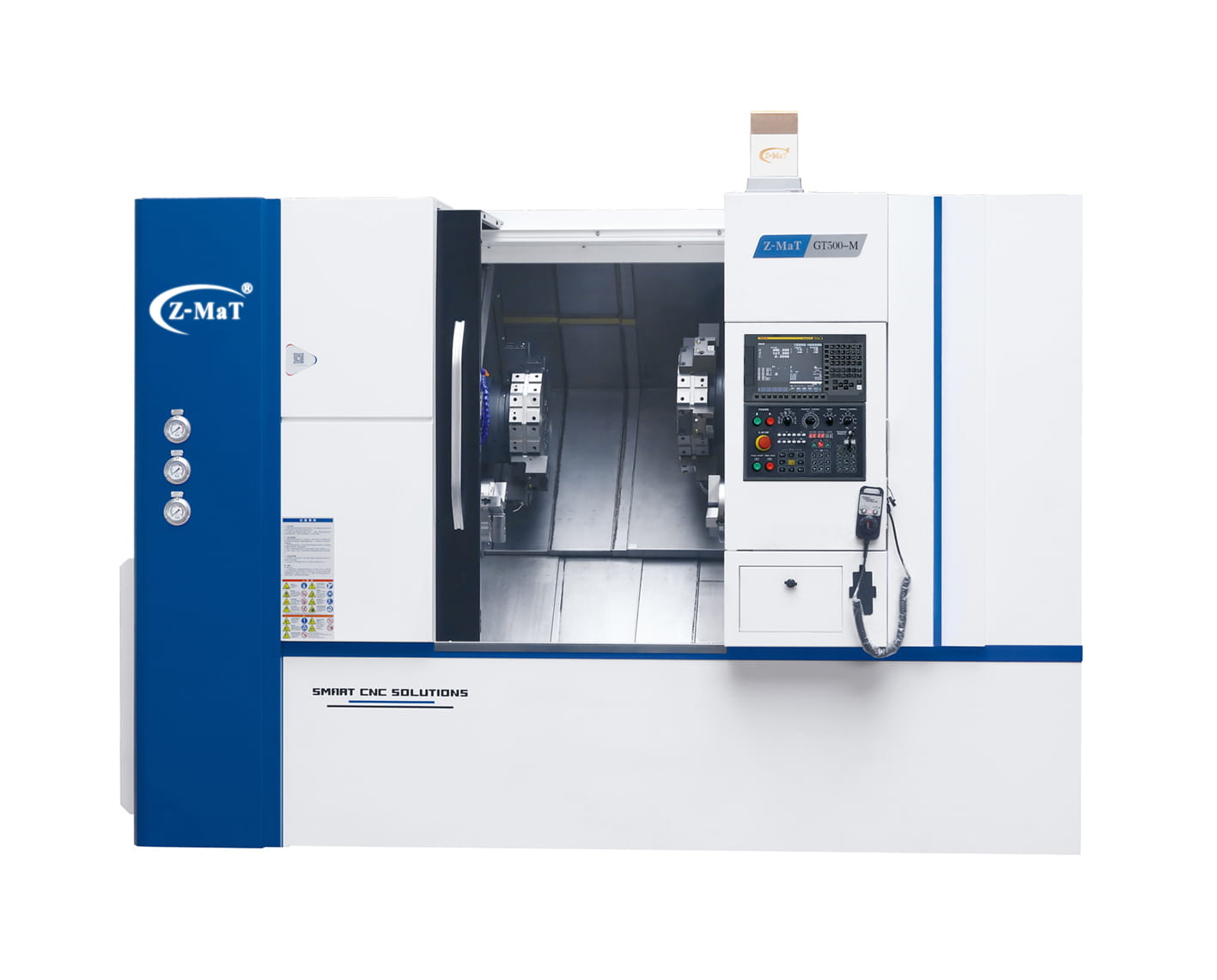

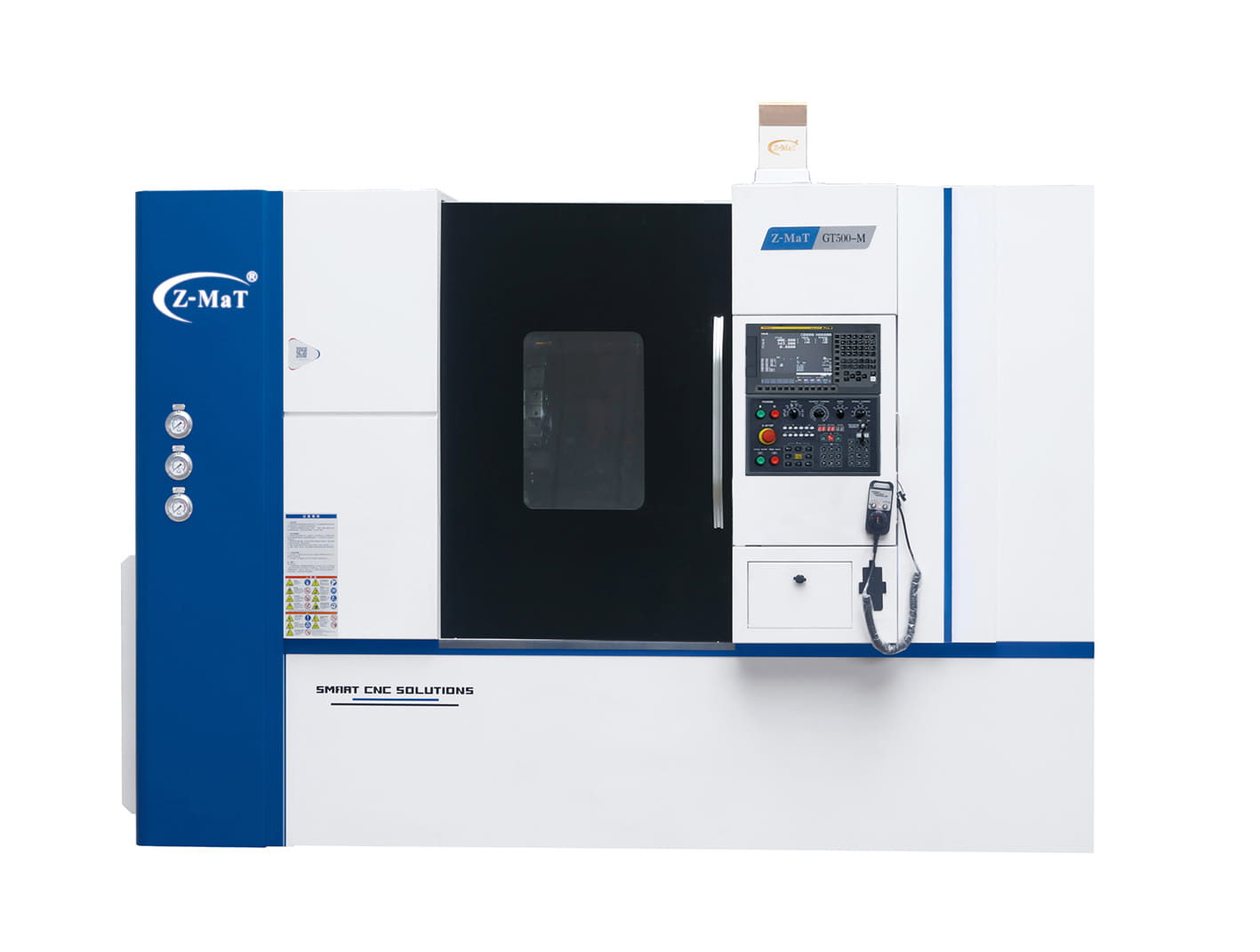

Máy tiện CNC Z-MaT GT500-M
Liên hệ
Mô tả sản phẩm
Sản xuất các chi tiết cơ khí có biên dạng đối xứng phức tạp hoặc yêu cầu gia công cả hai đầu phôi thường tiêu tốn rất nhiều thời gian gá đặt lại trên các dòng máy tiện thông thường. Việc này không chỉ kéo dài chu kỳ sản xuất mà còn dễ dẫn đến sai số đồng tâm giữa hai đầu chi tiết. Nhằm mang lại giải pháp gia công bao quát toàn diện hoàn chỉnh chỉ trong một chu kỳ máy, máy tiện CNC Z-MaT GT500-M sở hữu cấu hình 2 trục chính (Double Spindles) và 2 đài dao (Double Turrets) độc lập chính là bước tiến công nghệ vượt trội.
Sự đắt giá của GT500-M nằm ở khả năng phân phối hai đài dao cắt gọt đồng thời trên cả trục chính và trục phụ (Sub-spindle). Cơ chế vận hành song song này giúp triệt tiêu hoàn toàn thời gian chết, rút ngắn đến 50% tổng thời gian gia công sản phẩm. Đây là công cụ chiến lược cho các nhà xưởng chuyên nghiệp muốn chinh phục những đơn hàng linh kiện chính xác có độ khó cao.
1. Bảng thông số kỹ thuật máy tiện CNC Z-MaT GT500-M
Mọi số liệu kỹ thuật dưới đây của model GT500-M được trích xuất chính xác 100% từ tài liệu phần cứng gốc của nhà sản xuất Z-MaT:
| Nhóm thông số | Chỉ tiêu kỹ thuật chi tiết | Đơn vị | Dữ liệu cấu hình GT500-M |
| Khả năng gia công | Kích thước mâm cặp tiêu chuẩn (Chuck Size) | inch | 8 |
| Đường kính xoay tối đa trên băng máy | mm | Ø 260 | |
| Đường kính tiện tối đa (Max. turning Dia.) | mm | Ø 210 | |
| Chiều dài phôi gia công tối đa | mm | 300 | |
| Hệ thống trục chính | Đường kính lỗ trục chính (Spindle Bore) | mm | Ø 65 |
| & Trục chính phụ | Đường kính lỗ qua sông tối đa (Through Hole) | mm | Ø 52 |
| Tiêu chuẩn mũi trục chính (Spindle Nose) | loại | A2-6 | |
| Tốc độ quay trục chính tối đa | vòng/phút | 4000 | |
| Công suất động cơ (S6 15% / S6 25% / S1) | kW | 37 / 27 / 18.5 |
Thông số hành trình, đài dao và kích thước vật lý GT500-M
| Nhóm thông số | Chỉ tiêu kỹ thuật chi tiết | Đơn vị | Dữ liệu cấu hình GT500-M |
| Hành trình các trục | Hành trình dịch chuyển các trục X1 / X2 | mm | 190 |
| Hành trình dịch chuyển các trục Z1 / Z2 | mm | 300 | |
| Hành trình dịch chuyển trục B (Trục chính phụ) | mm | 720 | |
| Vận tốc chạy dao nhanh | Tốc độ chạy nhanh không tải trục X1 / X2 | m/phút | 20 |
| Tốc độ chạy nhanh không tải trục Z1 / Z2 / B | m/phút | 25 | |
| Hệ thống đài dao | Quy cách ổ dao Turret 1 & Turret 2 | – | BMT55 / 12 vị trí dao (Mỗi đài) |
| (Double Turrets) | Chức năng gá dao động (Driven Tool) | – | ER32 |
| Kích thước cán dao tiện ngoài / Dao doa | mm | 25 × 25 / Ø 40 | |
| Chức năng gia công theo trục Y (Y Axis) | – | Tùy chọn nâng cấp (Option) | |
| Cấu trúc & Kích thước | Góc nghiêng thân máy (Slant Bed Degree) | độ | 45° |
| Loại băng dẫn hướng (Guideway Type) | – | Linear Motion (Băng dẫn hướng tuyến tính) | |
| Tổng công suất nguồn điện yêu cầu / Trọng lượng | kVA / kg | 42 / 7000 (7 tấn) | |
| Kích thước lắp đặt tổng thể (Dài x Rộng x Cao) | mm | 3100 × 2000 × 2250 |
2. Phân tích chiều sâu kỹ thuật thực chiến trên Z-MaT GT500-M
Cấu hình phần cứng mang tính đột phá của máy tiện CNC Z-MaT GT500-M mang lại hiệu suất bóc tách vật liệu vô cùng mạnh mẽ:
Hệ thống đa trục chính phối hợp cùng băng nghiêng 45 độ
Gia công hai đầu liên tục: Hệ thống gồm trục chính và trục phụ (Sub-spindle) phối hợp nhịp nhàng. Sau khi trục chính hoàn thành đầu phôi thứ nhất, trục phụ di chuyển tịnh tiến theo trục B với hành trình lên tới 720 mm để tự động nhận phôi và gia công nốt đầu còn lại mà không cần sự can thiệp thủ công của công nhân.
Băng nghiêng 45 độ vững chãi: Thiết kế 45° Slant bed giúp tối ưu hóa khả năng hấp thụ lực cắt gọt lớn từ cả hai đài dao. Toàn bộ phôi vụn và nước làm mát rơi trực tiếp xuống máng thoát, kết hợp với ray trượt tuyến tính Linear Motion giúp hai hệ trục X/Z phản hồi mượt mà ở tốc độ 25 m/phút.
Sức mạnh từ hai đài dao BMT55 tích hợp dao động
Gia công đồng thời song song: Việc sở hữu 2 đài dao độc lập (mỗi đài 12 vị trí) cho phép máy cắt gọt cùng lúc trên cả 2 trục chính. Bạn có thể vừa thực hiện nguyên công tiện thô ở trục chính, vừa phay rãnh hoặc khoan mồi ở trục phụ một cách đồng bộ.
Hệ tiêu chuẩn BMT55 cao cấp: Ổ dao tiêu chuẩn BMT55 đem lại độ cứng vững gá kẹp vượt trội so với hệ dao VDI thông thường. Tích hợp chức năng dao động Driven Tool ER32 biến máy thành một trung tâm phay-tiện đa năng, dễ dàng xử lý các nguyên công khoan, taro, phay biên dạng trực tiếp trên mặt đầu hoặc mặt trụ phôi.
3. Khả năng ứng dụng thực tế trong sản xuất công nghệ cao
Nhờ giải pháp công nghệ 2 trục chính kết hợp 2 đài dao, máy tiện CNC Z-MaT GT500-M là thiết bị cốt lõi cho:
Ngành sản xuất linh kiện ô tô cao cấp: Tiện phay hoàn chỉnh các chi tiết yêu cầu độ đồng tâm khắt khe như trục khuỷu, trục cam, khớp nối trục các-đăng và các loại trục truyền động đa bậc.
Chế tạo thiết bị thủy lực và khí nén: Gia công hàng loạt các chi tiết lõi van, piston thủy lực, ống lót lòng xi lanh và các đầu nối ren đa chiều phức tạp.
Sản xuất thiết bị y tế và công nghệ chính xác: Chế tạo các chi tiết phức tạp có ren hai đầu, các khớp nối xương, trục thiết bị nha khoa đòi hỏi dung sai cực ngặt nghèo.
