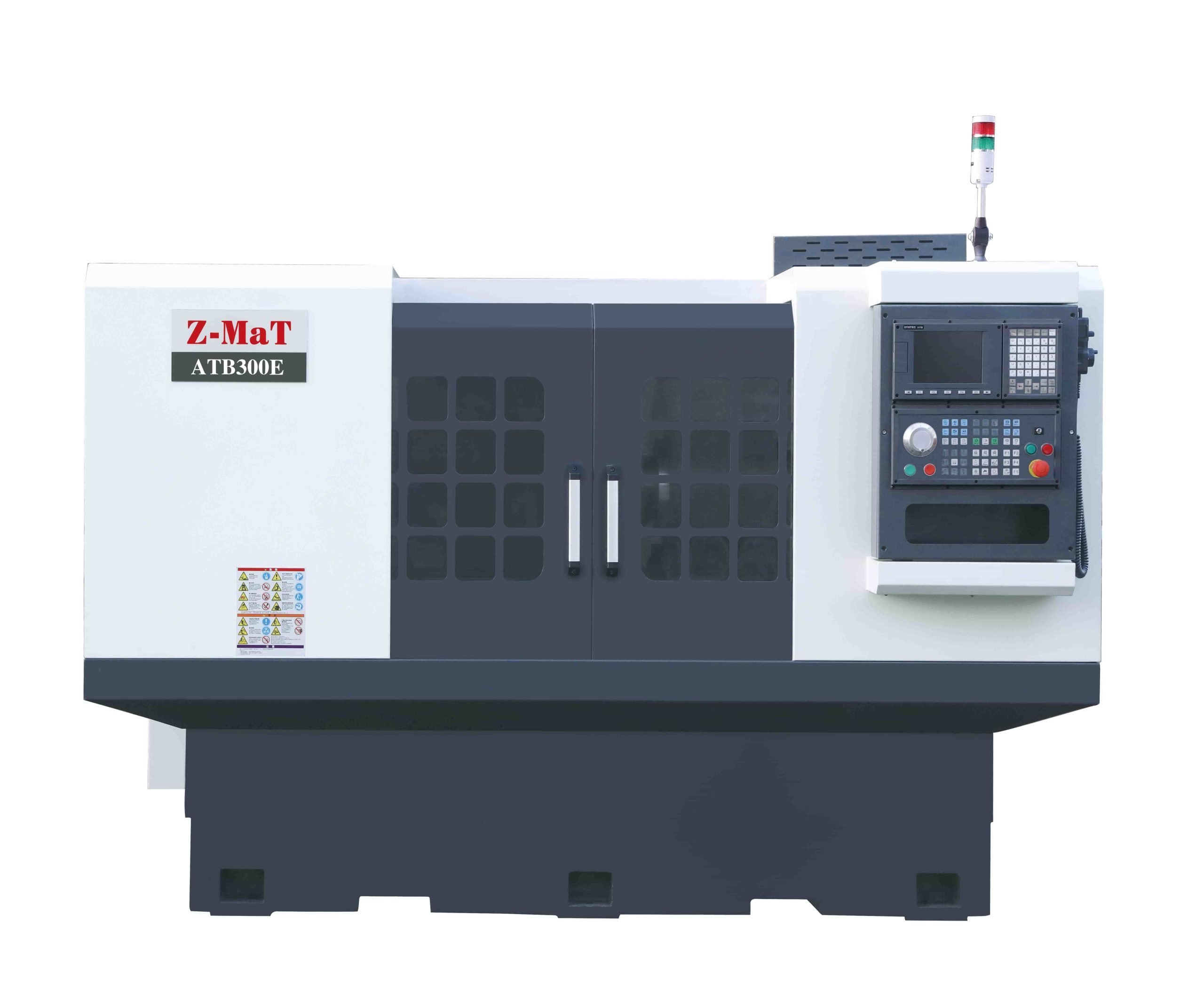

Đối với các xưởng cơ khí chuyên sản xuất linh kiện dạng trục ngắn hoặc vừa, việc đầu tư cỗ máy Center Drive quá khổ vừa tốn diện tích vừa tăng chi phí điện năng không cần thiết. Trong khi đó, việc đảo đầu phôi thủ công trên các dòng máy tiện thông thường lại tiềm ẩn rủi ro lệch tâm và tốn rất nhiều nhân công kẹp gá. Nhằm mang đến giải pháp tiện hai đầu đồng thời nhỏ gọn, linh hoạt và tối ưu chi phí đầu tư, máy tiện CNC Z-MaT ATB300E thuộc dòng Center Drive thế hệ mới được thiết kế đặc biệt cho phân khúc chi tiết trục vừa và nhỏ.

Ưu thế vượt trội của ATB300E nằm ở kết cấu dẫn động trung tâm (Center Drive) gọn gàng với tốc độ trục chính lên tới 3000 vòng/phút, kết hợp lựa chọn đài dao vuông (Square toolpost) hoặc bàn dao phẳng (Gang type). Máy cho phép gia công đồng thời cả hai đầu phôi trong một lần kẹp duy nhất, triệt tiêu hoàn toàn độ trễ và đem lại năng suất vượt trội.

1. Bảng thông số kỹ thuật máy tiện CNC Z-MaT ATB300E

Mọi số liệu kỹ thuật dưới đây của model ATB300E được trích xuất chính xác 100% từ tài liệu phần cứng gốc của nhà sản xuất Z-MaT:

Thông số đài dao và kết cấu vật lý tổng thể

2. Phân tích chiều sâu kỹ thuật thực chiến trên Z-MaT ATB300E

Sở hữu thiết kế tối giản nhưng cực kỳ linh hoạt, máy tiện CNC Z-MaT ATB300E giải quyết bài toán gia công hàng loạt chi tiết trục với nhiều điểm sáng phần cứng:

Trục chính 3000 vòng/phút kết hợp cơ cấu kẹp phôi thông qua lỗ Ø32 mm

• Tốc độ vòng tua cao cho bề mặt cắt mịn bóng: Với dải tốc độ quay lên đến 3000 vòng/phút kết hợp động cơ 5.5 kW (hoặc tùy chọn nâng cấp 7.5 kW), ATB300E đặc biệt tối ưu cho các nguyên công tiện mặt đầu, vát mép, tiện ren và chích rãnh trên các chất liệu kim loại màu (nhôm, đồng) hoặc thép hợp kim vừa.

• Khả năng kẹp phôi thanh chính xác: Khoảng lỗ thông trục chính Ø32 mm cho phép cấp phôi thanh dài tự động chạy qua tâm máy, kẹp chặt và cắt gọt hai đầu cùng lúc mà không lo biến dạng hay lệch tâm.

Cơ cấu đài dao đa dạng trên nền băng trượt ray bi LM

• Hệ đài dao Square Toolpost hoặc Gang Type linh hoạt: Người dùng có thể tùy chọn đài dao xoay vuông 4 vị trí (Square toolpost) để tăng khả năng va chạm hành trình rộng, hoặc gá dao phẳng (Gang type) để đạt thời gian đổi dao bằng 0. Cán dao tiện ngoài 20×20 và dao móc lỗ Ø32 đáp ứng tốt hầu hết các dòng dao tiêu chuẩn trên thị trường.

• Băng phẳng kết hợp ray bi LM êm ái: Thiết kế băng bằng Flat bed đầm chắc kết hợp hệ thống ray bi tuyến tính LM Guideway giúp trục Z di chuyển nhanh với tốc độ 20 m/phút và trục X là 15 m/phút. Tổng trọng lượng 2.2 tấn cùng kích thước nhỏ gọn (2.3m x 1.53m) giúp máy dễ dàng bố trí vào mọi dây chuyền nhà xưởng diện tích hẹp.

3. Khả năng ứng dụng thực tế trong công nghiệp chế tạo phụ trợ

Nhờ tốc độ trục chính cao và kết cấu hai đầu tối ưu, máy tiện CNC Z-MaT ATB300E là sự lựa chọn hoàn hảo cho:

• Sản xuất chi tiết ô tô, xe máy cỡ nhỏ: Tiện đồng thời hai đầu các chi tiết như chốt định vị, ty thủy lực nhỏ, các loại chốt piston, thanh giằng ngắn, ốc xả dầu hai đầu.

• Gia công cốt mô-tơ và thiết bị điện: Tiện vát mép, tiện ren hai đầu các loại trục motor điện nhỏ, trục quạt công nghiệp, cốt rotor, ống lót đồng và các đầu nối khí nén.

• Chế tạo phụ kiện van vòi và thiết bị đo: Sản xuất hàng loạt các khớp nối nhanh hai đầu, lõi van thủy lực, trục van công nghiệp đòi hỏi độ đồng tâm tuyệt đối trong dải đường kính phôi dưới Ø32 mm.
